CAD技巧 标注 小鱼教您如何高效使用cad标注快捷键与连续标注功能

📐【小鱼的CAD标注课堂开课啦！】🚀

各位设计院的“绘图战士”们，是不是又被甲方爸爸的“尺寸标注要清晰！连续标注别断线！”的夺命连环call逼到抓狂？别怕！今天小鱼老师就带着2025年最新版CAD标注秘籍，手把手教你玩转快捷键和连续标注，让你的图纸效率起飞～💨

🌱 场景导入：小白的崩溃瞬间

想象一下：你熬夜画完的机械图纸，领导皱着眉说：“这标注东一个西一个，连续尺寸还断成三截，重画！”😱 这时候是不是想摔键盘？别慌！掌握今天这波操作，保证你下次交图时，领导眼睛都看直！

🔥 核心技巧1：快捷键肌肉记忆大法

“手残党”福音！ 记住这几个黄金组合，标注速度快过外卖小哥接单：
1️⃣ DLI（直线标注）：选中起点终点，咻——水平/垂直尺寸秒出！
2️⃣ DAL（对齐标注）：斜线、锥度、任意角度？按F3开启对象捕捉，斜线标注稳如老狗！
3️⃣ DRA/DDI（半径/直径）：画圆弧时，中心线自动开关，再也不用手动调图层！

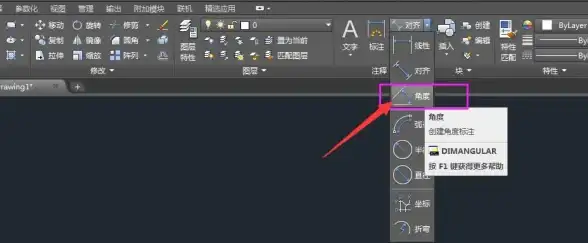

4️⃣ DAN（角度标注）：三点定位法，圆弧夹角一标一个准～
5️⃣ DCO（连续标注）：重点来了！第一个尺寸标完后，直接敲DCO，像糖葫芦一样串起所有尺寸线，效率翻倍！

💡小鱼私藏技巧：

• 浩辰CAD用户按 Ctrl+Alt+M 可同步比例，标注大图不缩放！
• 输入 DIM 命令，AI自动识别对象类型（2025版专属黑科技！），圆弧、直线、角度全包圆～

🚀 核心技巧2：连续标注的“无限火力”模式

场景还原：标完第一个孔距，领导说：“后面还有4个孔，继续标！”
传统操作：反复选标注类型→选点→调整位置……手速再快也扛不住！
小鱼神操作：
1️⃣ 标完第一个孔距后，直接敲 DCO 回车；
2️⃣ 鼠标依次点击剩下4个孔的端点，尺寸链自动生成；
3️⃣ 按 Tab键 切换捕捉点，斜线、圆弧无缝衔接！

💥实战案例：

• 机械轴类零件：DLI标总长→DCO连续标5个键槽→DBA（基线标注）标基准线，5分钟搞定！
• 建筑平面图：DAL标斜墙→DCO连续标门窗→LE（引线）标注材质，图纸干净得像样板间！

🎨 进阶美学：标注也要“颜值在线”

“灵魂拷问”：为什么别人的标注像印刷体，你的却像小学生作业？
小鱼调参秘籍：
1️⃣ 文字设置：仿宋字体高度设0，宽度因子0.8（瘦长字体更清晰）；
2️⃣ 线型配置：尺寸线实线，超出标记0；尺寸界线长度5mm，起点偏移1mm；
3️⃣ 箭头组合：建筑标记+点引线，弧长符号记得置顶（别和直径符号撞车！）；
4️⃣ 保存模板：DIMSTYLE管理器新建样式，保存为.dwt模板，下次直接调用！

🌈彩蛋功能：

• 三维标注：MTEXT堆叠公差，复杂曲面记得锁定UCS；
• 云协作：中望CAD的LISP脚本能智能校验误差，团队改图再也不吵架！

📌 练习任务：L型零件大挑战

轮到你自己动手啦！
1️⃣ 画一个L型零件，包含总长、斜边、圆角；
2️⃣ 用DCO连续标注5个孔距；
3️⃣ 用DBA标基准线，DIMSPACE调整间距；
4️⃣ 最后用DIMCHECK全图扫描，确保0误差！

💬小鱼寄语：
标注不是“体力活”，而是“技术流”！快捷键用得溜，连续标注不断线，参数设置不返工，你就是设计院的“标注大神”！👑

📢下期预告：
“CAD图层管理术：如何让300个图层乖乖听话？” 关注小鱼，咱们下期见！👋

（本文技巧综合自2025年7月AutoCAD/浩辰CAD/中望CAD官方教程，亲测有效，放心食用～🍉）
