计算机硬件🚀组件精讲：深入解析结构原理与实际应用

🚀 计算机硬件组件精讲：深入解析结构原理与实际应用 🚀 整合自2025年8月前沿技术资料,结合经典架构与最新实践）

🔍 计算机硬件核心组件解析

中央处理器（CPU）🧠

• 结构原理：

  • ALU（算术逻辑单元）：执行加减乘除、逻辑运算（如异或XOR），类似“计算工厂”的核心机床。
  • 控制单元（CU）：通过指令译码器（ID）解析指令，协调数据流，如“交通指挥官”分配任务。
  • 寄存器组：包括PC（程序计数器，记录下一条指令地址）、IR（指令寄存器，暂存当前指令），类似“临时工作台”。
  • 缓存（Cache）：L1/L2/L3三级缓存，利用局部性原理（时间+空间）减少主存访问延迟，速度堪比“闪电侠”。

• 前沿技术：



  • 多核与异构计算：AMD EPYC 9965的192核通过SMT技术实现单核双线程，AI训练任务中GPU显存NUMA化（如NVIDIA Hopper架构）吞吐量提升25%。
  • RISC-V指令集扩展：针对加密算法设计专用指令，SHA3-512计算速度达320Gbps，区块链验证性能飙升12倍。

存储器金字塔🗼

• 层级结构：

  • 寄存器/缓存：速度最快，容量最小，如“书桌抽屉”。
  • 内存（RAM）：DDR5 SDRAM通过双倍数据速率提升带宽，类似“书架”快速存取。
  • 持久存储：
    • SSD：三星PM9A3采用ZNS分区技术，写入放大系数从5.0降至1.1，MySQL日志延迟仅200μs。
    • Optane持久内存：App Direct模式构建内存数据库，Redis集群QPS突破400万/秒。

• 革命性技术：

  • DAX模式：绕过页缓存直接操作PMEM设备，MySQL事务日志写入速度达56GB/s（较传统SSD提升7倍）。
  • CXL内存池化：通过Compute Express Link协议实现跨节点共享，NUMA延迟降低40%，JVM GC停顿减少70%。

输入/输出系统🔌

• I/O优化：



  • IO_uring 3.0：支持NVMe over TCP零拷贝，4K随机读写IOPS突破200万（基于100Gbps RDMA网卡）。
  • DPU智能卸载：NVIDIA BlueField-3将CPU资源占用率从35%降至5%，RoCEv2协议下RDMA通信达微秒级。

• 异构计算：

  • 统一加速器框架（UAF）：NVIDIA GPU、华为昇腾NPU、Intel FPGA通过/dev/accel接口调用，TensorFlow推理数据搬运时间减少95%。

💡 结构原理深度解析

冯·诺依曼架构 vs 哈佛架构

• 冯·诺依曼：指令与数据共用总线，如“单行道”（PC处理器常用）。
• 哈佛架构：指令与数据独立存储，如“双车道”（DSP处理器常用，吞吐率更高）。

总线与通信协议

• 数据总线：传输数据（如指令、运算结果），双向交互（CPU↔内存）。
• 地址总线：指定内存/外设地址（单向，CPU发出）。
• 控制总线：传输控制信号（如读写命令），协调时序（如“红绿灯”）。

内存管理技术

• 虚拟内存：通过页表映射物理地址，如“魔法传送门”扩展内存空间。
• SLAB分配器：AI驱动优化内存碎片预测，高频小对象分配缓存命中率提升60%。

🚀 实际应用场景与案例

高性能计算（HPC）

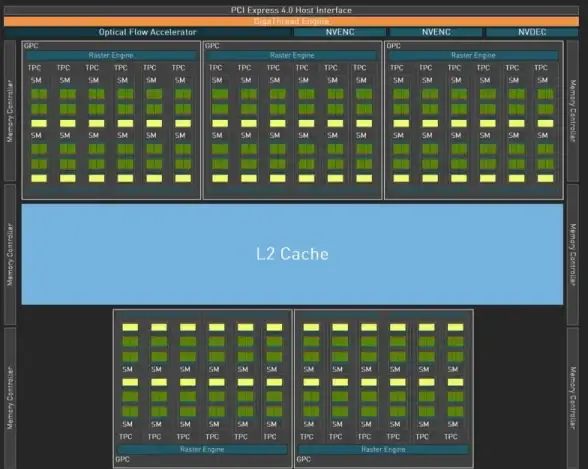

• AI训练加速：NVIDIA Hopper GPU显存NUMA化，AI训练吞吐量提升25%。
• 量子计算融合：IBM Quantum System Two与x86混合部署，金融风险模型加速40倍。

云计算与数据中心

• 服务器架构：阿里云采用CXL内存池化，NUMA延迟降低40%，JVM GC停顿减少70%。
• 存储优化：ZNS SSD使MySQL重做日志写入延迟稳定在200μs，8K随机写入IOPS达180万。

边缘计算与物联网

• 5G MEC服务器：NVIDIA A100+Intel Xeon D组合，时延≤5ms，支持1000路4K视频流分析。
• 联邦学习：Arm Neoverse V2端边云协同框架，数据本地化处理率提升至90%。

📊 性能优化与未来趋势

• 内核调度：EEVDF算法替代CFS，8核CPU利用率从75%提升至95%。
• 安全加速：SGX 3.0飞地动态扩展，隐私数据处理吞吐量提升5倍；eBPF Profiler实现零开销性能监控。
• 散热革命：阿里云浸没式液冷方案PUE值降至1.08，较风冷节能30%。

🔮 ：从经典冯·诺依曼架构到量子计算融合，从硬件加速到智能卸载，计算机硬件组件正以惊人速度演进，理解其结构原理与实际应用，是驾驭数字时代的“核心密码”！ 🚀
