内核驱动 | Linux定时器实现原理及常见应用场景解析

2025年8月最新动态：近期Linux内核社区针对高精度定时器（hrtimer）提交了一系列优化补丁，进一步减少了时间敏感型任务的延迟波动，这对实时音视频处理和工业控制场景尤为重要。

Linux定时器是什么？

Linux定时器就是内核提供的"闹钟"功能，它能让你在设定的时间到达后执行某个操作，比如每隔5秒检查一次硬件状态，或者延迟10毫秒后发送一个网络包。

和用户层的sleep()不同，内核定时器是非阻塞的——设定好后代码继续往下执行，时间到了再回调你的函数，这种机制在驱动开发中尤其关键，毕竟内核可没耐心等你睡醒。

底层实现原理

核心数据结构

struct timer_list {
    struct hlist_node entry;
    unsigned long expires;    // 到期时间（jiffies值）
    void (*function)(struct timer_list *); // 回调函数
    u32 flags;
};

每个定时器都挂在内核的时间轮（Timer Wheel）上，老版本用5个层级的轮子（就像齿轮套齿轮），而5.10内核后改用更高效的分级时间轮（Hierarchical Timing Wheel），减少锁竞争。

时间基准：jiffies与clocksource

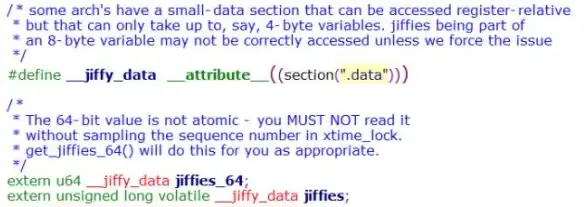

• jiffies：系统启动以来的"滴答"数，每个滴答对应一次时钟中断（默认10ms的HZ=100）
• clocksource：底层硬件时钟源（如TSC、HPET），提供纳秒级精度

关键点：定时器到期检查发生在每次时钟中断，所以实际误差可能在±1个tick之间。

三种定时器类型

低精度定时器（timer_list）

// 示例：2秒后打印日志
timer_setup(&my_timer, my_callback, 0);
mod_timer(&my_timer, jiffies + 2*HZ);

特点：

• 依赖jiffies，精度受HZ限制
• 适合非实时场景（如LED心跳灯）

高精度定时器（hrtimer）

hrtimer_init(&my_hrtimer, CLOCK_MONOTONIC, HRTIMER_MODE_REL);
my_hrtimer.function = hrtimer_callback;
hrtimer_start(&my_hrtimer, ms_to_ktime(10), HRTIMER_MODE_REL);

特点：

• 可达纳秒级精度（依赖硬件）
• 用于音频ALSA驱动、DPDK延迟敏感场景

延迟工作队列（delayed_work）

INIT_DELAYED_WORK(&my_work, my_work_fn);
schedule_delayed_work(&my_work, msecs_to_jiffies(100));

特点：

• 在worker线程上下文执行，可睡眠
• 适合需要调用kmalloc等可能阻塞的操作

驱动开发中的典型应用

硬件轮询

比如USB主机控制器需要定期检查设备连接状态：

static void usb_poll_timer(struct timer_list *t) {
    struct usb_host *host = from_timer(host, t, timer);
    check_port_status(host);
    mod_timer(&host->timer, jiffies + HZ/10); // 100ms后再次触发
}

超时处理

I2C传输超时重试：

static void i2c_timeout(struct timer_list *t) {
    struct i2c_dev *dev = from_timer(dev, t, timer);
    dev_err(dev->device, "I2C transfer timeout!");
    i2c_recover_bus(dev);
}

防抖（Debounce）

按键中断后启动50ms定时器，只有超时期间无新中断才确认按键有效：

static irqreturn_t button_isr(int irq, void *data) {
    mod_timer(&debounce_timer, jiffies + msecs_to_jiffies(50));
    return IRQ_HANDLED;
}

避坑指南

1. 别在定时器回调里睡眠：中断上下文禁止调用schedule()
2. 注意多核竞争：用del_timer_sync()安全删除定时器
3. 精度陷阱：
   • 低精度定时器实际误差可能达±10ms（HZ=100时）
   • 需要更高精度时改用hrtimer或直接读TSC寄存器

性能优化技巧

1. 减少mod_timer调用：

   对周期性任务，在回调函数末尾直接重置定时器

2. 选择合适的HZ值：
   • 服务器建议HZ=1000（牺牲少量CPU换更精确调度）
   • 嵌入式设备可设为250平衡功耗
3. 批量处理：

   // 合并多个超时判断
   if (time_after(jiffies, dev->next_check_time)) {
       handle_event1();
       handle_event2();
       dev->next_check_time = jiffies + HZ;
   }

理解Linux定时器就像掌握内核的"时间魔法"——从简单的LED闪烁到5G基带的严格时序控制，背后都依赖这套机制，2025年随着RISC-V生态的成熟，更多硬件会暴露精确时钟源，届时定时器精度可能进入亚纳秒时代。

（注：本文代码示例基于Linux 6.5内核API,测试时请确认目标内核版本）
